海為油氣回收在線監測數據解決方案

2021-12-10 14:31:36 market 3681

實現碳達峰、碳中和目標，是我國向國際社會做出的莊嚴承諾，也是實現高質量發展、滿足人民美好生活需要的重要途徑。在實現碳達峰、碳中和目標過程中，作為傳統化石能源，石油和天然氣一向是碳排放“大戶，油氣行業勢必成為減排主體。“十四五”是碳達峰的關鍵期、窗口期，要構建清潔低碳安全高效的能源體系，傳統油站轉型已經勢在必行。

通過油氣回收，可有效減少汽油揮發過程中產生的二氧化碳，降低油站碳排放。油氣回收是一種節能環保的新技術。在油品儲運、裝卸的過程中，油氣回收技術能將排放的油氣回收起來，防止油氣揮發造成大氣污染，同時消除安全隱患。通過油氣的回收利用，可以實現節能減排，也得到可觀的效益回報。海為硬核實力助力油氣行業實現“碳達峰、碳中和”目標。

一、方案示意圖

在油氣處理裝置中，HMI使用TCP/IP、HTTP協議主動把數據發往虛擬網關，從而定期向油氣回收在線監測數據管理平臺上報數據。

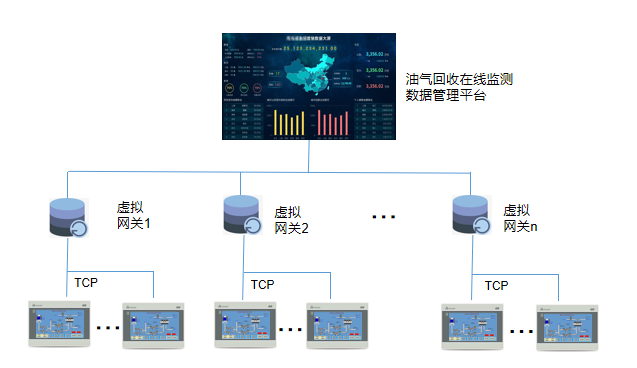

圖1 系統結構圖

二、海為云HMI方案優勢

海為物聯云HMI支持自由通訊協議、HTTP協議、本地數據庫操作等功能。依托海為云平臺，可將油站的運行數據（溫度、閥門壓力、油氣濃度、油氣流速、油氣流量狀態等）采集上傳，實現油氣回收裝置的遠程監控及無人值守。

除此之外,油氣處理裝置需要友好的人機交互，海為物聯云HMI滿足：

1、畫面上有流程圖，實際位置安裝圖，示意圖，可以實時顯示溫度、閥門壓力、油氣濃度、油氣流速、油氣流量狀態等?？梢允謩幼詣涌刂普麄€系統，可以更改參數，可以顯示報警信息。

2、電腦上可以監控整個系統，畫面上顯示溫度、閥門壓力、油氣濃度、油氣流速、油氣流量狀態等；還可以手動自動控制整個系統，可以更改參數，可以顯示報警信息。

3、遠程電腦、手機APP均可以查看系統狀態。

4、報警信息可以發送到指定手機上。

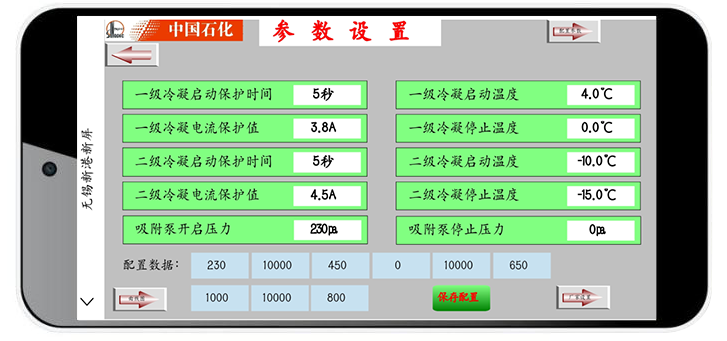

圖2 手機APP監控畫面

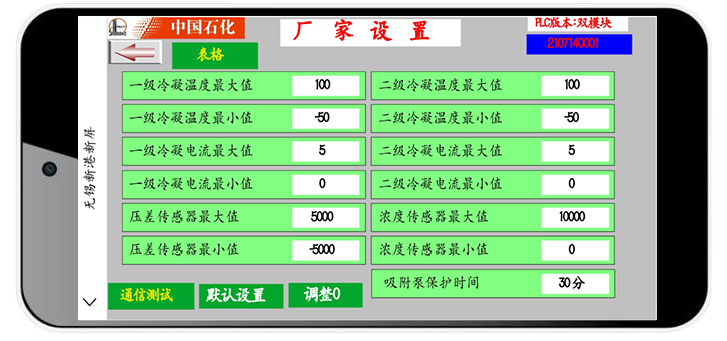

圖3 手機APP監控畫面

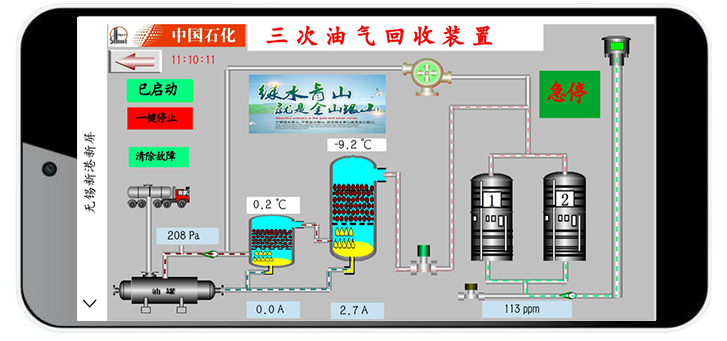

圖4 手機APP監控畫面

三、方案硬件配置

C10S-G觸摸屏：10.1寸TFT屏，1024x600分辨率，512M RAM + 4G FLASH ，具有以下優勢特點：

1、支持U盤/SD卡/以太網/海為云等方式程序下載；

2、支持以4G的方式聯網；

3、智能管理，支持云端/ 手機端訪問控制，操作性強；

4、集成Haiwell Cloud云服務、內置Haiwell 云引擎，可以遠程實現手機APP、電腦云網站、短信報警以及地圖定位等功能。

5、支持MQTT協議、自由協議、本地數據庫操作，HTTP數據轉發。

“碳達峰碳中和”，海為在行動！
