國產PLC—Haiwell（海為）PLC在磨機控制上的應用

2007-08-30 16:29:19 haiwell 760

關健字：Haiwell（海為）國產PLC、磨機控制

一、引言

在水泥粉磨控制系統中，由于控制點比較多，所以一般都采用DCS或中型PLC來構建控制系統，系統的整體成本比較高，基于Haiwell（海為）國產PLC的優異性能和強大易用的通信功能，以極低的成本實現了對中型磨機（年產30萬噸水泥）的控制。下面就對這一應用作一介紹。

二、控制規模

1、 DI：112

2、 DO：40

3、 AI：24

4、 AO：4

5、配料計量秤5臺（每臺秤的控制信號量：2xDI，1xDO，3xAI，1xAO）

三、使用設備型號

海為PLC部分：

1、 CPU主機：HW-S32S2T 1臺

2、 DI擴展模塊：HW-H24DI 4塊

3、 DO擴展模塊：HW-H36DOT 1塊

4、 AI擴展模塊：HW-S04AI 4塊

5、 AO擴展模塊：HW-S04AO 1塊

6、通訊擴展模塊：HW-H01RS 2塊

儀表部分：

1、多路巡檢儀：AI-704M 3臺

2、計量秤控制器 5臺

四、解決方案

在一般情況下，單臺小型PLC無法實現這樣規模的控制，海為PLC能夠?qū)崿F(xiàn)這一控制是基于以下特性：

1、足夠大的程序空間：16K

2、可以擴展7個擴展模塊

3、支持5個通訊口，5個端口可以并行工作

4、海為PLC的AI/AO模擬量擴展模塊支持并行總線和串行總線二種擴展方式，采用串行總線擴展時不受AI/AO點數限制

5、通訊效率高，通訊程序與掃描周期無關，無須人工控制時序來避免通訊端口的沖突，能完全滿足實時性和可靠性要求

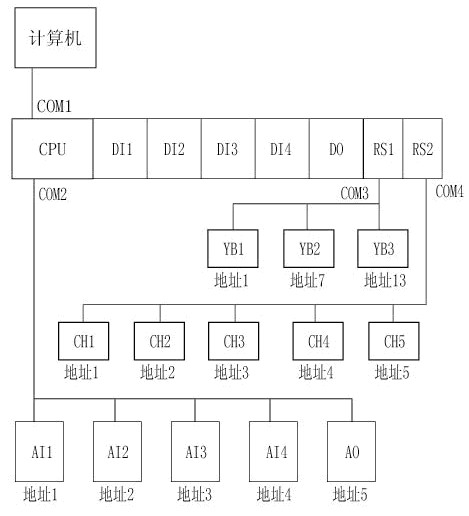

在本控制系統中PLC的CPU主機通過并行總線擴展了7個模塊：4個DI擴展模塊+1個DO擴展模塊+2個通訊擴展模塊，這樣PLC共有4個通訊口：CPU自帶2個+2個擴展的通訊口，系統網絡圖如下：

如上圖所示，COM1用于與上位機通訊，實現對這個控制系統的實時監控；COM2用于與4個AI模塊和1個AO模塊通訊，實現對標準模擬量信號的采集和控制；COM3用于與3臺多路巡檢儀表通訊，實現對熱電阻溫度信號的采集；COM4用于與5臺計量秤控制器通訊，實現對計量秤的綜合控制。

由于將需要通訊的設備按高低速進行了合理的分配組網，把通訊量分散到不同的通訊口，充分滿足了系統對實時性的要求。

五、上位機實時監控系統

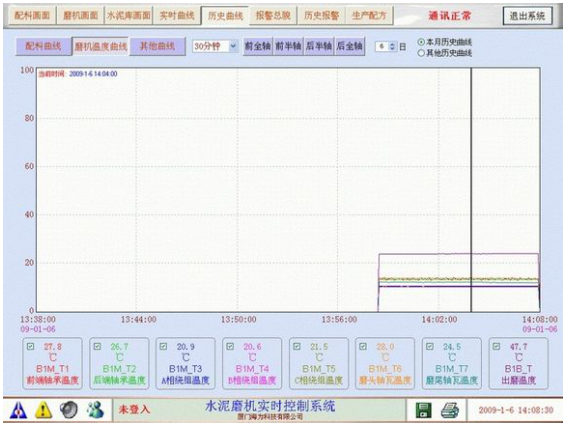

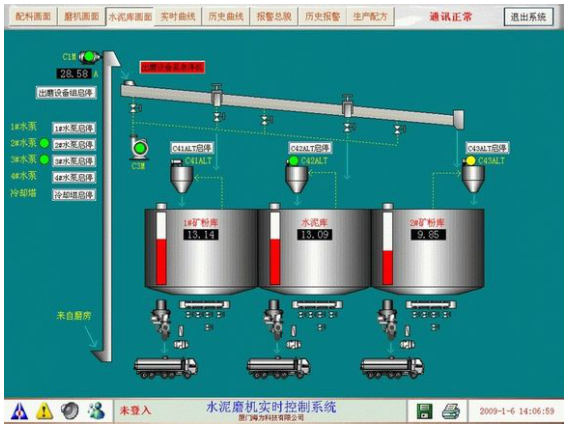

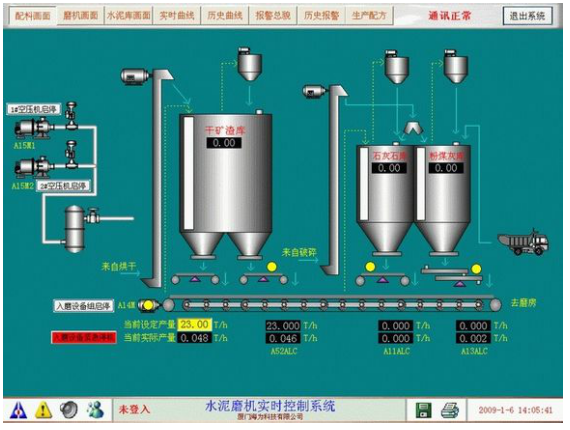

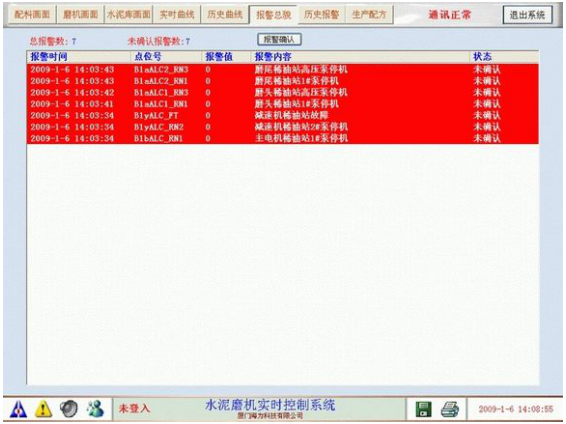

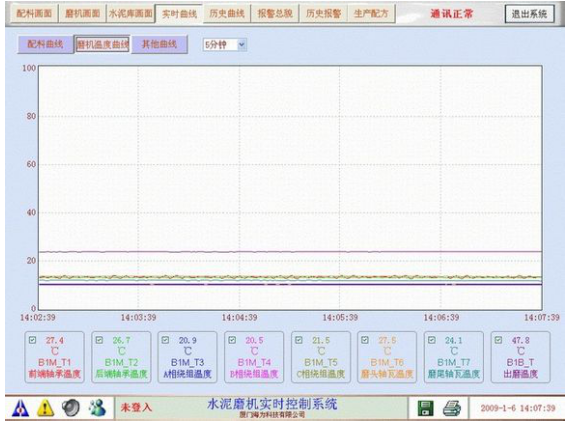

由于監控和控制的數據量比較多，上位機實時監控系統采用海為公司自主開發的監控系統.
