C系列體驗文章—海為PLC在消防巡檢控制系統中的應用

2016-04-29 15:57:26 haiwell 836

作者：湖北吳工

消防風機是各種消防風滅火系統的重要組成部分，消防風機種類較多，一般消防風機系統包括排煙風機、正壓送風機、消防補風機、排煙防火閥、送風閥等重要組成部分，其電氣、機械性能狀態的好壞、直接關系或決定火災撲救、人員逃生、救援的成功與否。一般消防送排風設備的工作特點是：日常極少使用、設備長期閑置、甚至有的直接斷電不用，風機受到嚴重腐蝕、設備老化、設備缺乏潤滑、潤滑干枯或潤滑不當，造成軸承損壞等原因導致了風機不能運轉；好一點的情況平時往往也由于人工巡查維護保養疏忽，造成風機銹蝕、銹死、卡死、潤滑老化、風機管路堵擋不暢或管路跑漏或風機控制電路老化、破損，一旦發生火災關鍵時候不能發揮應有作用，造成巨大的生命財產損失。近多年來，許多重大火災事故人員傷亡直接原因是現場煙塵不能及時外排使人呼吸窒息而亡，而煙塵不能及時外排的大部分原因就是消防送排風設備關鍵時刻不能正常運轉。

消防風機巡檢裝置的作用就是自動管理消防風機設備日常維護巡查，避免上述消防送排風設備關鍵時刻不能正常運轉的情況發生，最大限度幫助減少生命財產損失。

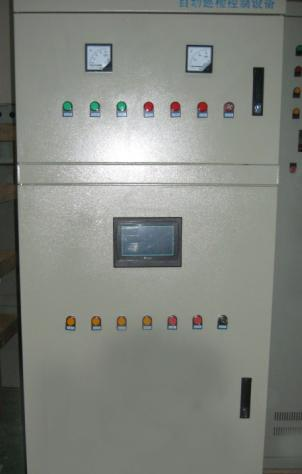

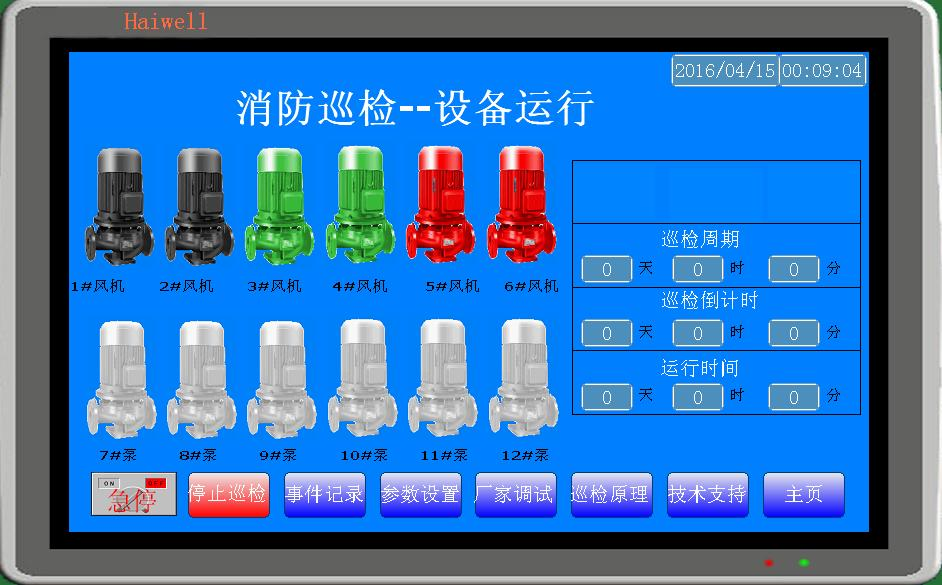

鑒于消防設備的重要性，其控制系統必須高度的穩定可靠，通過對市場上多類品牌PLC控制器進行性能比較，實驗試用，最終選用海為C系列PLC。本系列PLC具有性能穩定可靠，簡潔易用；單機IO點數適中，編程指令豐富，運算速度快。通訊指令快捷方便。結合海為觸摸屏，能很輕松實現現場人機互動，并可通過MODBUS通訊連接WINCC、組態王、MCGS、力控等上位機組態軟件。

本設計消防風機巡檢裝置設備使用C32S0R型PLC,共計16DI/16DO點，最多控制多達12臺消防風機的巡檢控制。根據用戶需要可方便選擇設定巡檢控制風機臺數，巡檢周期，巡檢時間，單次巡檢時間等參數都可實時設定修改。本系統實時輪詢檢查系統中各風機閥門的開關狀態，記錄風機各項歷史運行數據，包括啟動次數時間、運行次數時間、啟動成功率；強制運行時間、自動運行時間，故障類型、故障時間、啟動成功率；風管壓差開關；火險次數、時間等參數，對風機性能狀態參數進行實時運算分析，定期提供風機性能狀態報告。

本設計利用海為PLC方便的通訊控制指令，經MODBUS轉TCP/IP通過互聯網與客戶遠程、消防控制中心、設備維護中心進行信息交換，及時提醒和監督維護人員進行系統維護。客戶遠程、消防控制中心、設備維護中心可通過互聯網直接或受限（根據授權不同）的控制維護現場風機設備組，設備維護中心可遠程更新自檢升級控制系統。

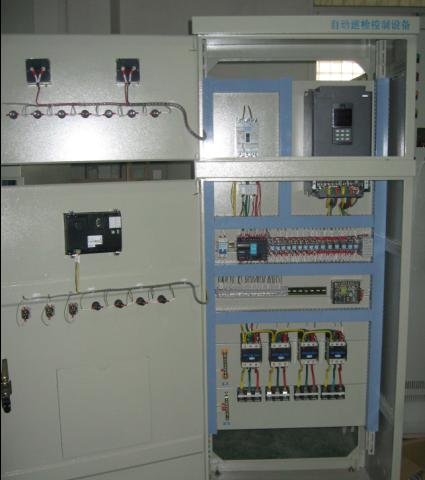

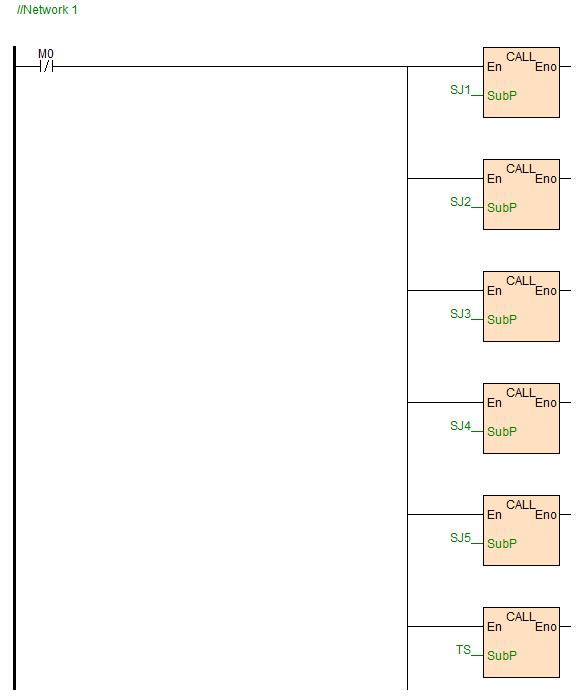

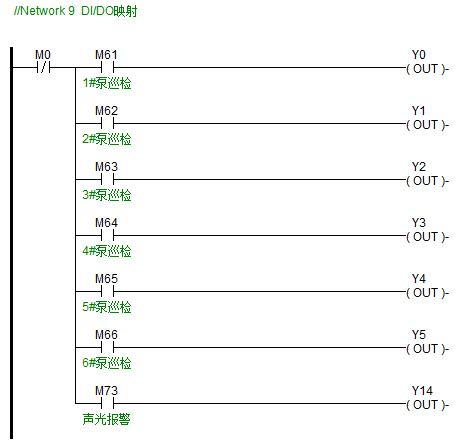

控制系統部分編程采用簡便實用的梯形圖指令，采用主程序調用子程序的模塊化編程思路，邏輯清晰，便于程序的維護和項目移植。對于調試和修改的各項參數采用人機互動，極大方便用戶和調試人員，降低設備調試維護成本。部分指令圖截圖如下：
