國產PLC—Haiwell（海為）PLC 在烘干機烘干溫度控制上的應用

2013-12-26 13:39:13 haiwell 1250

作者：海為用戶 王工

接觸工控行業時間不長，一開始我跟好多朋友一樣，都是網上看PLC品牌，例如西門子、三菱很有名氣。網絡、論壇三菱西門子的學習資料滿天飛。看到一些老師傅很得心應手地玩著三菱西門子PLC，我再也按耐不住了。沖著這些國際品牌PLC的名氣，我花了100多塊錢買了西門子、三菱PLC編程書籍，看著視頻自己開始自學，當時公司也沒有閑置的PLC給你試（主要是怕我這個出初學者給試壞了）。

2012年10月，無意中加入了PLC技術軍團，在軍團技術人員的指導下，注冊加入工控網，才認識了海為PLC，期間也跟同行（海為客戶）交流了海為PLC的特點，說跟三菱差不多。于是，我上海為官網，下軟件，編程序，做仿真。發現海為PLC指令符號像三菱的，軟件編程結構像西門子的。寫了一段程序，發現仿真很方便，編程軟件和仿真軟件集成一體，用起來很方便，非常適合初期學習PLC朋友使用。無奈沒有PLC機子，沒深入學習使用該軟件。

2013年10月，我看到工控網PLC版塊有海為PLC試用活動，于是準備資料，申請了一款S16M0T型PLC。我在周末發送的申請資料，周一就有海為工作人員反饋信息說審核通過且已經發貨。感覺大公司的服務真不錯，做事雷厲風行，講究效率。

言歸正傳，下面講下本次的應用實例：海為（Haiwell）在烘干機烘干溫度控制上的應用。

香菇烘烤工藝流程：烘干室溫度升到35℃時，才可以將香菇入室烘干。烘干時必須先低溫，然后逐漸升高溫度。通常一小時增溫1-3℃，最高溫度應控制在70~75℃。一般要求35-40℃下烘烤6小時，40-60℃下烘烤8-10小時，60℃條件下烘烤2小時。要求設計方便工作人員隨時設定溫度，啟動加熱及停止加熱。

根據要求，用觸摸屏做上位機，S16M0T控制固態繼電器加熱器，溫度檢測用PT100加溫度變送器。溫度波動要求不高，直接采用模糊溫度控制FTC指令。

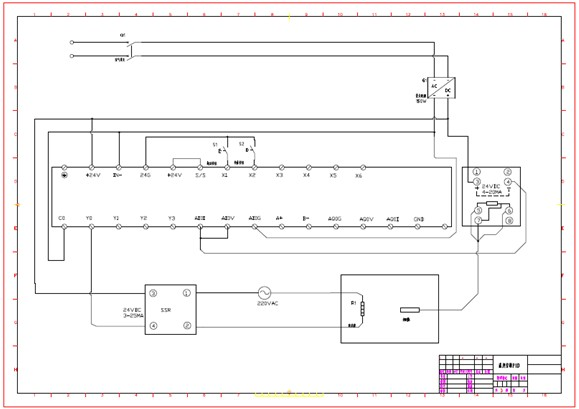

圖1 電氣原理圖

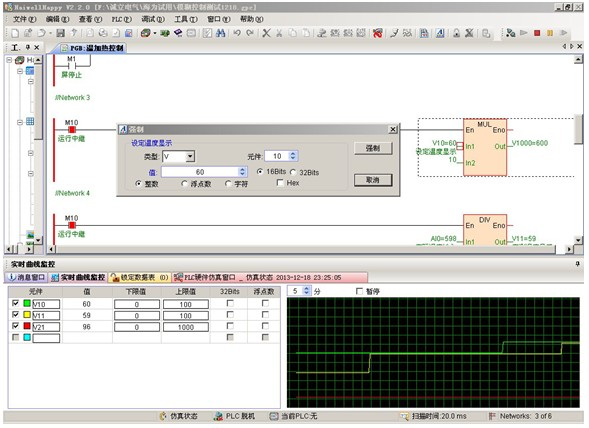

圖2 軟件調試圖

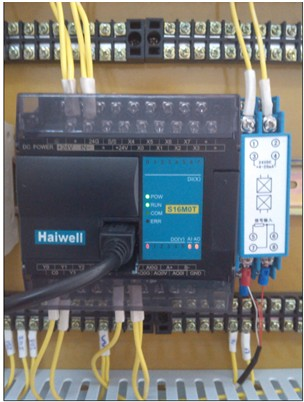

圖3 配電安裝近圖

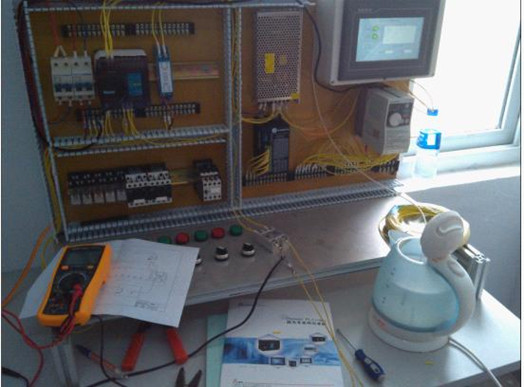

圖4 配電安裝圖

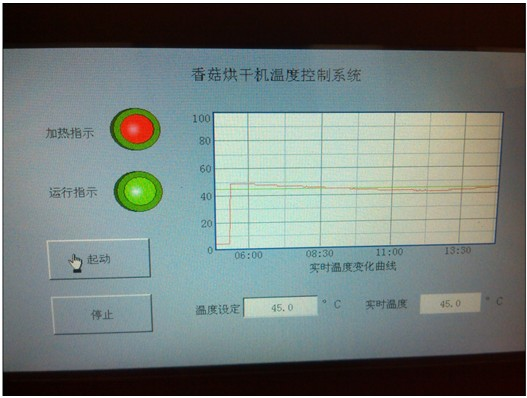

圖5 溫度監視圖


圖6 溫度監視圖

下面談?wù)勗囉酶惺馨桑枋霾划?dāng)?shù)牡胤竭€請同行們及海為技術人員指正。

優點：

1、軟件小巧，安裝方便。

軟件安裝文件不足20M，系統兼容性強，安裝快捷方便。不像其他品牌PLC軟件，動輒上百兆的安裝文件。

2、軟件界面友好，操作方便。

軟件菜單簡潔明了，編程、注釋輸入方便。打開項目管理器后，程序項目分程序，表格，PLC硬件配置成樹形目錄，方便了編程操作。打開的主程序，子程序，中斷程序，PLC硬件配置等在編輯區靈活切換。另外，在查看菜單中，打開PLC資源，可以在項目管理器中對海為PLC的內部資源一覽無余，基本不必翻看技術手冊。

3、軟件集成了仿真功能。

編程后，無需其他設置，即可啟動仿真。可視化的仿真界面，方便編程人員在沒有聯機的情況下檢測程序中的問題。

4、強大的幫助文件

在編程過程中，若遇到指令應用問題，只要光標定該指令處，按F1，幫助功能就可以打開幫助文件，而且直接定位到相關的指令分析，并且配有海為工程師的例程，快速地幫助用戶理解指令功能及應用。

建議：

軟件方面：

1、聯機監控時，PLC斷電會在仿真窗口顯示通訊超時，建議直接彈出對話框或者警報。

2、項目管理其中，表格打開后，像程序一樣，能在編輯區通過標題欄切換就更方便了。

3、建議小型機設計地薄一點、如果能帶模擬量就更好了。

4、建議編程快捷圖標放在靠中間位置，方便快速編程。（我試了幾次沒法拖動）

硬件方面：

1、小型機（10點以?xún)?nèi)）如果能做得更薄一些，且?guī)M量輸入輸出就更好了。

2、建議下載線做成USB型，方便廣大筆記本用戶。

非常感謝海為提供的這次PLC試用機會，祝愿海為越做越強。
